主要產品: 電磁流量計 金屬管浮子流量計 磁性浮子液位計 玻璃轉子流量計

有機玻璃轉子流量計

玻璃轉子流量計

LZB-G30S系列玻璃轉子流量計是成豐儀表公司...

雙金屬溫度計

雙金屬溫度計是一種適用于測量中低溫的現場 檢測...

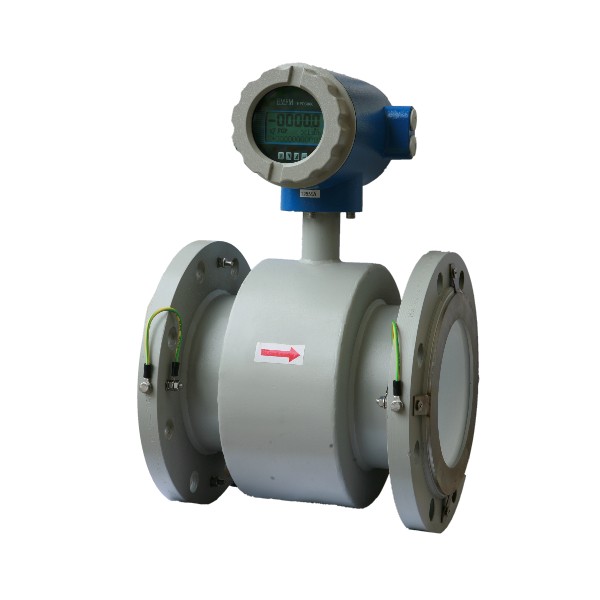

電磁流量計

產品型號：電磁流量計

概述

成豐電磁流量計由電磁流量傳感器和電磁流量轉換器兩大部分組成。
成豐電磁流量計測量原理是成豐儀表基于法拉第電磁感應定律。傳感器主要組成部分是測量管、電極、勵磁線圈、鐵芯與磁軛、殼體。傳感器的測量管，是一內襯絕緣材料的非導磁合金短管，其直徑為D。兩只電極沿管徑方向穿通管壁固定在測量管上，其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體以平均流速V流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測 量管內徑D與平均流速V的乘積，即E∝BVD。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后可顯示流量、總量，并能輸出脈沖、模擬電流等信號。LDG型電磁流量計的轉換器具有漢字 LCD顯示的智能化儀表。

主要技術參數

◆ 整機和傳感器技術數據

執行標準	JB/T9248-1999
公稱通徑	3、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、 600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
最高流速	15m/s
準確度	示值的±0.5％(流速0.8m/s)；±4mm/s(流速<0.8m/s)
流體電導率	≥5uS/cm，
公稱壓力	1.6 MPa	1.6 MPa	1.0 MPa	0.6 MPa	6.3、10 MPa等
	DN3～DN150	DN15～DN600	DN200～DN1000	DN700～DN3000	特殊訂貨
襯里材料	聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA、PO
環境溫度	傳感器	-25℃～+60℃
	轉換器及一體型	-10℃～+60℃
最高流體溫度	一體型	70℃
	分離型	聚氯丁橡膠襯里		80℃;120℃(訂貨時注明)
		聚氨酯襯里		80℃
		聚四氟乙烯襯里		100℃;150℃(訂貨時注明)
		聚全氟乙丙烯(F46)
		加網PFA
信號電極和接地電極材料	不銹鋼0Cr18Ni12Mo2Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑/銥合金、不銹鋼涂覆碳化鎢
電極刮刀機構	DN80～DN3000
連接法蘭材料	碳鋼
連接環材料	不銹鋼1Cr18Ni9Ti
外殼防護	ND15～DN3000分離型橡膠或聚氨酯襯里傳感器			IP65或IP68
	一體型(圓型轉換器)			IP67
	其他傳感器和分離型轉換器			IP65
防爆型儀表的防爆標志	Ex deiaⅡCT4	IP65、DN15～DN600
間距(分離型)	分離型電纜廠家提供標準長度為10m 轉換器距傳感器一般不超過100m，超過100m需特殊訂貨

產品選型編碼

a.連接形式

e.電極材料

A 法蘭連接
B 夾持式

1 不銹鋼0Cr18Ni12Mo2Ti
2 哈氏合金B(yǎng)
3 哈氏合金C
4 鈦
5 鉑/銥合金
6 鉭

b.公稱通徑

編碼	通徑	編碼	通徑	編碼	通徑
015	15	250	250	10A	1000
020	20	300	300	12A	1200
025	25	350	350	14A	1400
040	40	400	400	16A	1600
050	50	450	450	18A	1800
065	65	500	500	20A	2000
100	100	600	600	22A	2200
150	150	700	700	24A	2400
200	200	800	800	26A	2600
		900	900	28A	2800
				30A	3000

f.殼體防護

1 IP65
2 IP68+IP65(以傳感器IP68+轉換器IP65)(d碼僅可選2，3、
4、6；g碼僅可選0；i碼僅可選CR；k碼僅可選01～02)
3 IP67(g碼僅可選0；i碼僅可選CH；k碼僅可選03)

g.防爆標志

0 無
1 防爆，f碼選1、k碼選02或03；

h.附件

0 無
1 接地電極(DN25～DN3000)
2 接地環(DN15～DN3000)
3 電極刮刀機構(DN80～DN3000)

c.公稱壓力(MPa）

06	0.6	(DN700～DN3000)
10	1.0	(DN15～DN1000)
16	1.6	(DN15～DN600)
40	4.0	(DN15～DN150)
xx 特殊訂貨

i.結 構

CR 分離型
CH 一體型

j.電源

1 85～265V AC 45～400Hz
2 16～40V DC

d.襯里材料

1 聚四氟乙烯(F4) (DN15～DN1000)(不適用于負壓)
2 聚氯丁橡膠 (DN50～DN3000)
3 聚氨酯 (DN15～DN600)
4 聚全氟乙丙烯(F46)(DN10～DN250)(DN65以上適用于負壓)
5 PFA (DN10～DN250)(DN65以上適用于負壓)
6 PO (DN50～DN400)

k.轉換器型式

01 方分離型、單電流、雙脈沖、雙報警
02 圓分離型、單電流、單脈沖、雙報警
03 圓一體型、單電流、單脈沖、雙報警
04 方一體型、單電流、雙脈沖、雙報警
注：1.通訊協議：RS232.RS485.HART可選配
2.批量控制功能可選配
3.GPRS遠程監控功能可選配

注：掉電記錄功能可選配
